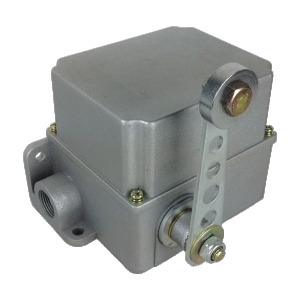

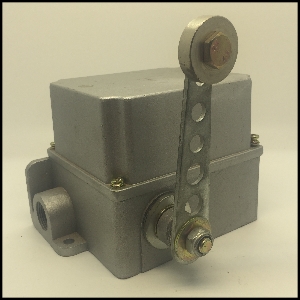

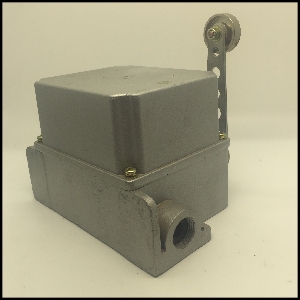

YHXK-2H重型限位开关

  概述:限位开关(也称行程开关)用于起重机,给料机等大型设备工作时的终点保护或位置控制之用,广泛应用于冶金、矿山等行业中的大型工业设备的位置限位功能.防止应位置限制偏差,造成重大安全事故。

工作原理:起重机械或给料机作业为被控设备,通过碰触限位开关,使其触点转换实现设备运行停止或某个位置的控制。限位开关上的触臂受设备上的操作附件碰触而偏转,开关体内部凸轮旋转启动触点而发生转换,输出控制信号。本机型装有滚轮式尺型触臂,适用于惯性行程不甚大的平移机构。


结构特点:1.本机采用铝合金材质精密压铸壳体,强度高,密封好; 2.外壳防护等级达IP67,可以恶劣环境中长期工作;3.机内采用进口行程开关,触点容量大,动作灵敏,可靠。

安装调整:安装方法:本机有两个安装孔,可安装在被控设备正方车轨侧部,通过设备附件碰触开关限位开关触臂上的滚轮顶部距附件底部为15-20mm以保证限位开关的可靠启动。
接线方式:两级跑偏开关出厂时已配长度为0.6米电缆线,接线方式参照开关外部标签牌所标线色,连接常开或常闭。 如现场需从触点直接接线,拆开后盖后,重新装后盖时需拧紧后盖螺丝,防止漏水!












参数 指标
使用环境条件 环境温度:-35℃—+75℃相对湿度:不大于95%
动作角度 10°
极限角度 160°
机械寿命 10万次
触点数量 2常开+2常闭
触点容量 AV220V 10A 、AC380V 5A
>动作力(kg) 3kg,
防护等级 IP67
可靠性 >10万次
重量(kg) 2.5(kg)
