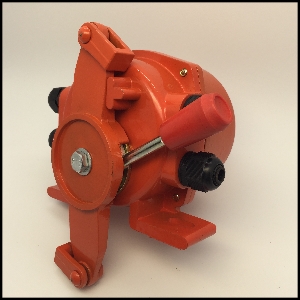

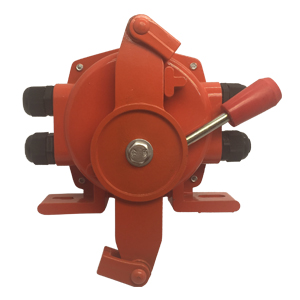

YHLS-DZ地址编码双向拉绳开关

  概述:地址编码双向拉绳开关用于胶带运输机工作过程中出现事故,或突发紧急情况下拉动一侧或两侧连接开关的钢丝绳,使得带式输送机实现停机,并发送指令给地址编码控制器,通过地址码识别,显示,工作人员能迅速,准确到达工作开关位置,大大节省人力,提高工作效率,是智能带式输送机必不可缺的安全保护装置

工作原理:当胶带运输现场发生紧急事故时,可拉动系在拉绳开关吊耳上的钢丝绳,使机内的滑块控制内部微动开关动作,发出停机和警报信号。手动复位机型在松开钢丝绳后需操作复位手柄后方可复位。本机型手动复位。 。


结构特点:1.本机采用铝合金精密压铸壳体,两进,两出线孔,方便安装接线,强度高,重量轻; 2.外壳防护等级达IP67,可以恶劣环境中长期工作;3.机内采用双控触点,控制回路与通信回路独立,避免了因为现场环境导致的干扰。触点容量大,动作灵敏,可靠。

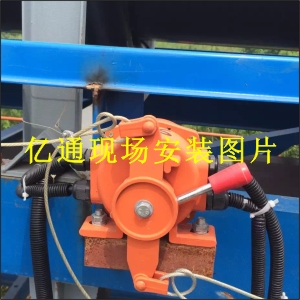

安装调整:本产品安装在胶带运输机沿线两线机架上, 1. 将拉绳开关固定在支架上,支架焊接在靠人行过道一侧,如皮带机两侧都为人行通道,需两侧都要安装双向拉绳开关。 2. 两双向拉绳开关之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,松紧应适度。3. 为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作。

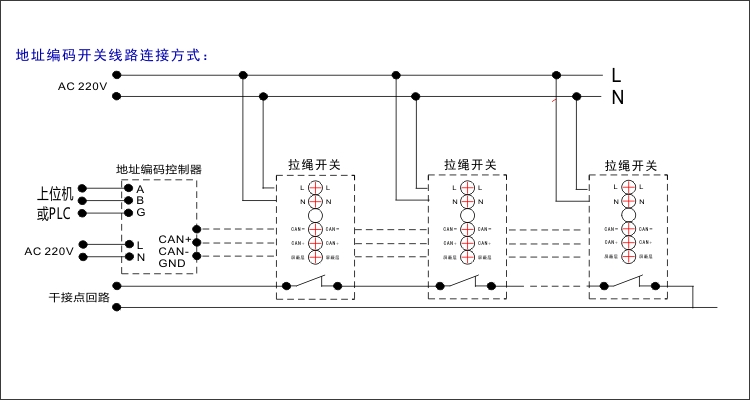

接线方式:安装时需要拆卸后盖进行内部线路接线,从线路板的接线柱链接电源,通讯线,干接点直接从微动开关接线柱链接接线柱,通讯线地址编码双向拉绳开关通信线采用2芯屏蔽电缆线,注意通讯A,B 屏蔽线的脚位,电源线的脚位,避免接错,导致线路板烧毁,重新装后盖时需拧紧后盖螺丝,防止漏水!












参数 指标
使用环境条件 环境温度:-35℃—+75℃相对湿度:不大于95%
动作角度/极限角度 12°/70°
与上位机通讯方式 RS485
与地址编码器通讯方式 Canbus
触点数量 1常开+1常闭;可定做2常开+2常闭
触点容量 AV220V 10A 、AC380V 5A
>复位方式 本机型手复位,
防护等级 IP67
可靠性 >10万次
通讯波特率 2400 bps
