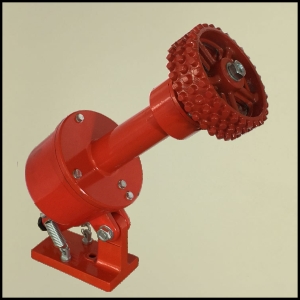

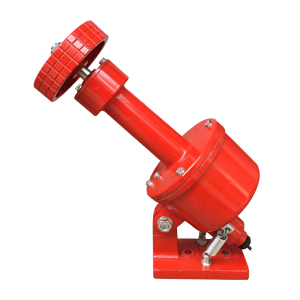

YHSJ-Ⅱ 速度(打滑)检测器

  概述:速度(打滑)检测器,适用于检测各种带式输送机在运行中出现的胶带与主动滚筒之间打滑,防止因胶带打滑所造成的恶性重大生产安全事故,及财产损失。在启动过程中,延时或启动过程自适应方式,使检测器更稳定,更可靠。速度(打滑)检测器是带式输送机必不可缺的安全保护装置,

工作原理:速度(打滑)检测器内部采用非接触式电感元件检测触轮旋转信号,进行逻辑运算得出当前输送机皮带运行速度,与预置值进行比较判断当前输送机运行状态是处于打滑状态还是正常状态。当判断当前速度处于打滑状态时间,本设备将输出断开信号(出厂设置为常闭信号)使得输送机停止。A型为电源供电,B型为内置电池供电


结构特点:1.本机采用铝合金精密压铸壳体,强度高,重量轻; 2.外壳防护等级达IP65,可以恶劣环境中长期工作;3.机内采用非接触电子式传感器,无接触,避免磨损,动作灵敏,可靠。4.自行速度调节旋钮可在特殊情况下从新调节打滑率。

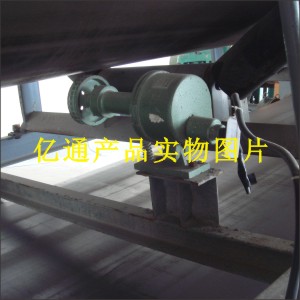

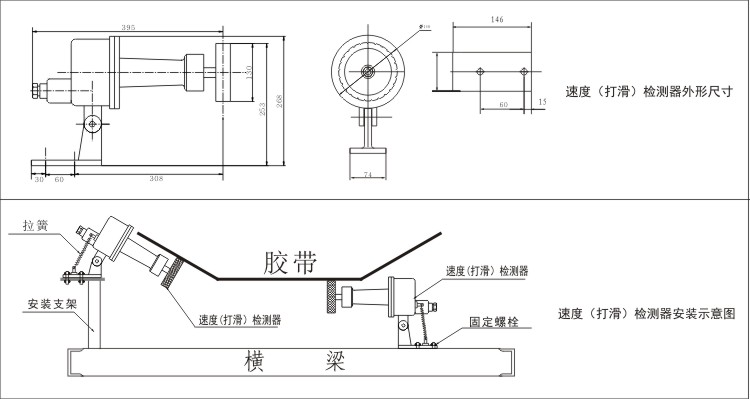

安装调整:本产品安装在下述要求并满足现场使用条件安装在带式运输机上胶带的下面,1.安装后应保证胶带有料情况下使打滑检测器与胶带面平行,2.胶带无料运转时检测器触轮与胶带面应可靠接触,且安装位置保证在振动最小和胶带抖动最小的地方。 3,如需要加装横梁的安装,横梁必须焊接牢固。

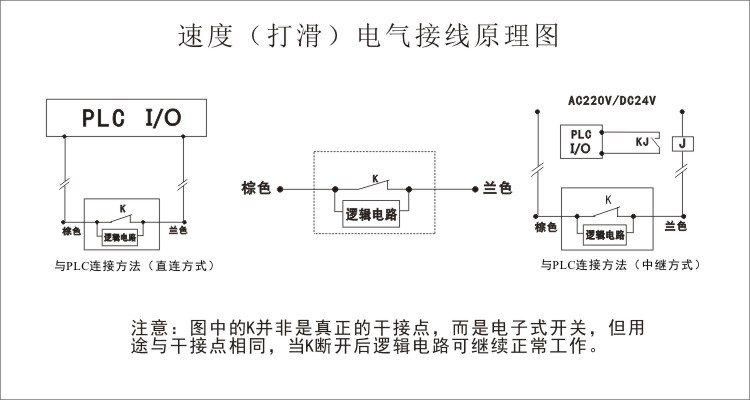

接线方式:参照设备外部标签牌所标线色,连接,无特殊情况请勿自行从新调节打滑率(出厂设置为70%) 如现场需从新调节打滑率时,拆开后盖后,重新装后盖时需拧紧后盖螺丝,防止漏水!












参数 指标
使用环境条件 环境温度:-35℃—+75℃相对湿度:不大于95%
工作电压: AC220V DC24V
速度打滑率: 70%(出厂设置)可自行调节
输出方式: 常闭(出厂设置)可定做常开型
信号数量: 1常闭或1常开
适用皮带速度: 0.1m/s-9.9m/s
>开机延时: 10秒
防护等级: IP67
可靠性: >10万次
重量:(kg) 5.5(kg)
