YHSJ-Z 综合智能红外线速度检测器

  概述YHSJ-Z综合智能红外速度(打滑)检测器采用先进ARM处理器,LCD屏幕直观显示检测信息,全中文界面操作,具备与上位机通讯功能。可根据设置四种打滑率范围,根据不同打滑率控制对应继电器输出。YHSJ-Z综合智能红外速度(打滑)检测器通过菜单设置可检测速度及转速。YHSJ-Z综合智能红外速度(打滑)检测器采用轮式传感器和非接触传感器两种检测模式。综合智能红外速度(打滑)检测器是带式输送机必不可缺的安全保护装置,

工作原理:综合智能红外速度(打滑)检测器,触摸按键手动设置,可通过面板LCD屏幕进行所需工作模式设定,全中文显示,多种输出模式(低速,超速)客同时设定,每种工作模式分别有独立继电器控制输出,相互不干扰,每个继电器可对应设置一个速度范围,当前转速处于继电器设置范围时,继电器动作,否则继电器不动作。输出延时时间,开机延时时间客自行设定,适用于带式输送机、链式输送机及相关转轴设备的超速、打滑检测。

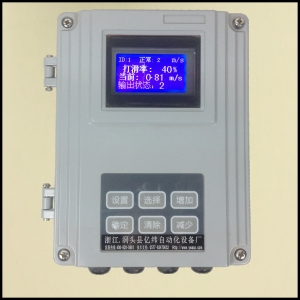

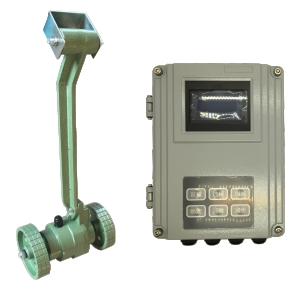

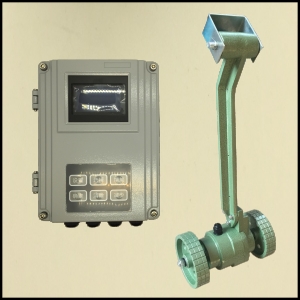

结构特点:1.控制箱采用铝压铸外壳,强度高,重量轻,防腐蚀,外壳防护等级达IP65,可以恶劣环境中长期工作 2.检测感应头采用非接触传感器,或触轮感应头。适用于不同转速设备的速度检测。3.针对皮带输送机,采用双轮式触轮设计,更稳定,准确的采集采信号。4,全中文显示屏,简单,直观,方便操作,有效提高工作效率,

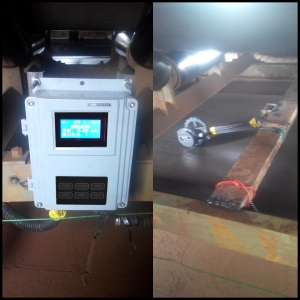

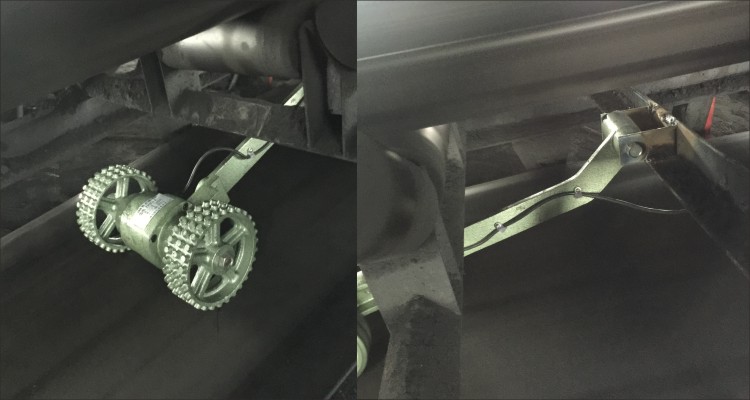

安装调整: 将轮式速度检测器动臂上的安装支架,直接焊接安装在输送机的横梁上,确保动臂能灵活上下摆动,触轮接触到下行皮带的上表面,转动顺畅即可。非接触感应头安装在输送机从动轮或其他能等同于实际胶带运行速度的转轴侧面,从动轮或转轴侧面需焊接一个可供速度检测器感应面(感应面必须采用铁质材料),感应面截面尺寸不小于40mm X 40mm,速度检测器与感应面间距最大距离为15mm 。












参数 指标
使用环境条件 环境温度:-35℃—+75℃相对湿度:不大于95%
工作电压: AC220V DC24V
速度输出设定: 0-99% 100%-200% 可自行调节
输出信号: 4路信号
触点数量: 4组常开+4组常闭型
适用皮带速度: 0.1m/s-9.9m/s
延时时间: 开机 0-20秒(可调)输出0-20秒(可调)
防护等级: IP65
可靠性: >10万次
重量:(kg) 1.5(kg)
