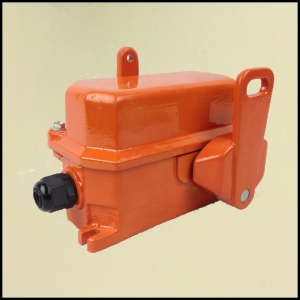

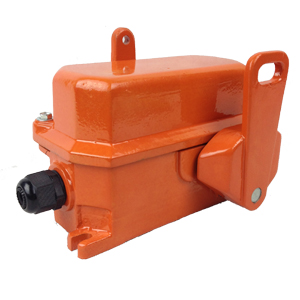

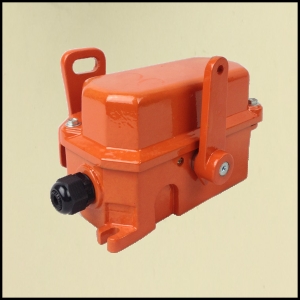

YHLS-F 双向拉绳开关

  概述:双向拉绳开关用于胶带运输机工作过程中出现事故,或突发紧急情况下拉动一侧或两侧连接开关的钢丝绳,使得带式输送机实现停机,是带式输送机必不可缺的安全保护装置,本机型可直接替换德国基普产品

工作原理:当胶带运输现场发生紧急事故时,可拉动系在拉绳开关吊耳上的钢丝绳,使机内的滑块控制内部微动开关动作,发出停机或警报信号。自动复位机型在松开钢丝绳后自动复位,手动复位机型在松开钢丝绳后需操作复位手柄后方可复位。Ⅰ型自动复位 Ⅱ型手动复位 。


结构特点:1.本机采用铝合金精密压铸壳体,强度高,重量轻; 2.外壳防护等级达IP67,可以恶劣环境中长期工作;3.机内采用进口行程开关,触点容量大,动作灵敏,可靠。

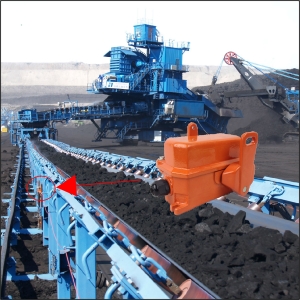

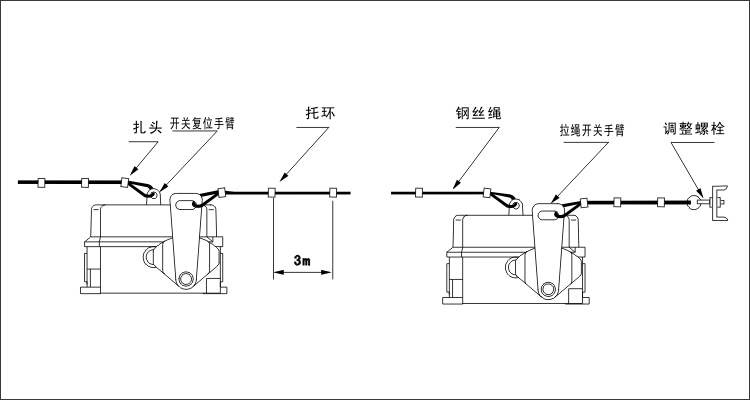

安装调整:本产品安装在胶带运输机沿线两线机架上, 1. 将拉绳开关固定在支架上,支架焊接在靠人行过道一侧,如皮带机两侧都为人行通道,需两侧都要安装双向拉绳开关。 2. 两双向拉绳开关之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,松紧应适度。3. 为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作。
接线方式:双向拉绳开关出厂时已配长度为0.6米电缆线,接线方式参照开关外部标签牌所标线色,连接 常开或常闭。 如现场需从触点直接接线,拆开后盖后,重新装后盖时需拧紧后盖螺丝,防止漏水!












参数 指标
使用环境条件 环境温度:-35℃—+75℃相对湿度:不大于95%
动作角度 30°
极限角度 75°
动作力(kg) 3kg
触点数量 1常开+1常闭;可定做2常开+2常闭
触点容量 AV220V 10A 、AC380V 5A
>复位方式 本机型自动复位,
防护等级 IP65
可靠性 >10万次
重量(kg) 2.5(kg)
