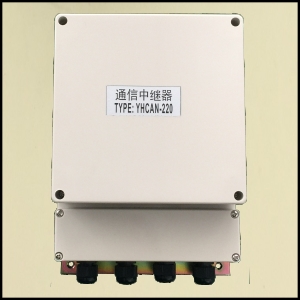

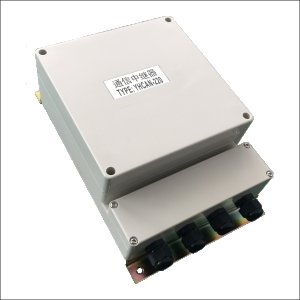

YHM220地址编码中继器

  概述: 随着工业自动化普及,输送机安全保护开关的智能化提升,YHSK50地址编码控制器与地址编码拉绳开关,跑偏开关,速度检测器等输送机安全保护开关采用can总线方式实时通讯,各种地址编码开关的工作状态信息通过LCD显示屏幕显示,一旦保护开关动作报警,或通信故障,地址编码控制器显示屏能直观的显示报警开关的类别,位置所在,现场工作人员能迅速的到达动作开关所在位置,大大节省了人工逐个排查的局面,有效节省人力,提高生产力。

工作原理:1,、地址编码控制器与地址编码开关采用RS-485通讯总线(支持Modbus通讯协议)与上位机或PLC连接,与该YHSK50地址编码控制器连接的各种地址编码开关的工作状态信息实时传输到PLC进行数据处理。 2、地址编码开关报警信息优先处理,当地址编码开关中存在故障问题时,YHSK50地址编码控制器LCD界面显示有故障的开关信息,期间如产生一个地址编码开关的报警信息时,YHSK50地址编码控制器LCD界面立即切换到开关报警信息。 3、YHSK50地址编码控制器有两路独立继电器,分别用来控制报警信息和故障信息。


结构特点:1.本机采用铝合金精密压铸壳体,强度高,重量轻; 2.外壳防护等级达IP65,可以恶劣环境中长期工作;3.主机采用全中文报警提示,设置菜单,简单,直观,

安装调整:本产品安装在胶带运输机机头,采用AC220V电压供电,通讯线才用RVVSP 1.0*2型号的线材 1. 将拉绳开关固定在支架上,支架焊接在靠人行过道一侧,如皮带机两侧都为人行通道,需两侧都要安装双向拉绳开关。 2. 两双向拉绳开关之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,松紧应适度。3. 为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作。
接线方式:双向拉绳开关出厂时已配长度为0.6米电缆线,接线方式参照开关外部标签牌所标线色,连接 常开或常闭。 如现场需从触点直接接线,拆开后盖后,重新装后盖时需拧紧后盖螺丝,防止漏水!












参数 指标
使用环境条件 环境温度:-35℃—+75℃相对湿度:不大于95%
工作电压 AC190V-AC220V
工作电流 0.2A
与上位机通讯方式(kg) RS485
与地址编码器通讯方式 Canbus
触点容量 AV220V 10A 、AC380V 5A
>触点数量 2常开+2常闭
防护等级 IP65
可靠性 >10万次
通讯波特率(kg) 2400 bps
